Air断の仕組み

「Air断の推奨工法、推奨間取り、避けてほしい断熱材」に関して

Air断は、面材軸組壁工法並びに、2×4工法を推奨しています。

スジカイ工法は推奨していません。
スジカイ工法は、断熱性能が極めて低く、特に寒冷地はAir断のメリットが発揮できません。(実物データを検証してお伝えしています)

床下、通気壁を通して天井から空気を取り入れるAir断は、家全体が熱を持つ事で、暖かい空気を取り入れる事を可能にします。

スジカイ工法では、家が暖まる事が無く、冷たい構造体を通り抜けて空気が入り込みます。これが原因で、Air断本来のメリットが発揮できなくなります。

もちろん、工務店やお客様の“こだわり”で、スジカイ工法を選択するケースもあるかもしれませんが、その際は、Air断、断熱メリットが発揮できない事をご理解ください。

しかし、暖房以外の、ホコリ激減、家庭臭、玄関臭、キッチン臭激減、結露発生リスクの低減に関しては、スジカイ工法であっても、変わらぬ性能を発揮します。
温暖なエリアで、暖房をあまり考える必要がない場合は、スジカイ工法でも良いのかもしれませんが、弊社としてはお勧めしていません。
面材壁工法は、コスト高と言う人もいますが、面材壁工法の場合、Air断に必要な数のファンの設置、エアコンスリーブの設置時に面材に穴を開けるだけで取り付けられます。
それと比べ、スジカイ工法の場合は、ファンの設置、エアコンスリーブの設置時、設置数分の下地材やその人工(にんく)が必要となるため、結果的にコストは変わらないと言われます。

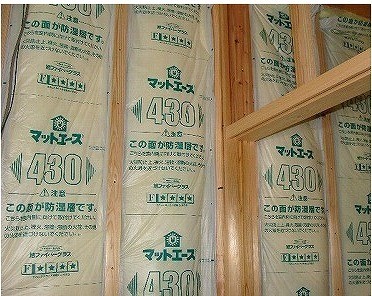

次に、「断熱材は何を使っても構わない!」となっていますが、遮熱断熱材だけは避けるようにお伝えしています。
遮熱断熱材は、スジカイ工法を基本とするので、Air断とは相性が良くありません。
さらに、こちら実験棟温度データをご覧ください。
住宅検査 ホームリサーチ
夏:断熱材実験データ


青色の温度が、遮熱断熱材温度です。他のグラフよりもとびぬけて温度が上昇してますよね。
56.2℃、最も高い温度を観測しています。
次に高いのが、赤色の、セルロースファイバー 49℃
その次が、モスグリーンの、スタイロフォーム 46.2℃
その次が、ライムイエローの、ロックウール 46.1℃
その次が、うす茶色のグラスウール32k 45.5℃
その次が、水色のキューワンボード45.1℃
その次が、山吹色の発泡ウレタン 42.1℃
最後が、瑠璃色のフェノールフォーム 39.7℃

遮熱断熱材は断トツに高温断熱性能が悪くなっています。

住宅検査 ホームリサーチ
冬:断熱材実験データ


冬季実験データでは、最も温度が低いのが
モスグリーンの、スタイロフォーム −1.8℃
水色のキューワンボード −1.7℃
その次が、青色の遮熱断熱材 −1.3℃
その次が、ライムイエローのロックウール −0.7℃
その次が、山吹色の発泡ウレタン 0.3℃
その次が、赤色のセルロースファイバー 0.5℃
その次が、瑠璃色のフェノールフォーム 1.1℃
最後が、うす茶色のグラスウール 1.5℃

全ての断熱材は、同じ場所に置かれでいるので条件は同じ。
ただし、遮熱断熱材だけは4重巻き、さらに、クーラーボックス内部に収められているので、有利な条件です。
にもかかわらず、高温断熱性能は断トツに悪く、低温断熱性も、他と比べて悪い方。
この様な結果から、遮熱断熱材は推奨していません。

さらに、天井断熱を推奨しています。
勾配天井、屋根断熱の場合、小屋裏空間が無くなり、その分断熱性能が低下します。
デザインや、室内を広く使うために、どうしても勾配天井、屋根断熱を選択する場合は、十分の配慮が必要です。

そして、1階リビングを推奨しています。
2階リビングでは、冬季1階でも暖房が必要です。
(2階リビングの暖房が1階に下りる事はほぼありません)

ただし、どのような仕様、設計であっても、結露リスクが少なく、家庭臭が少なく、ホコリが少ないのは変わりません。
工務店、お客様の“こだわり”を尊重して、Air断をご活用いただきますようお願い申し上げます。

YouTube live配信動画!

第10回工務店グランプリを、12月2(木)に開催します。

1.Air断東京モデルハウス無断熱材の家!
  2点の失敗例
2.Air断大阪モデルハウス進行状況
  日本初Airアンカー設置住宅
   └地盤改良が不要・・・
  Air断Version7 新吸排気経路
  35年メンテナンスフリー設計
3.Air断灯油ストーブ実験
  灯油ストーブで結露が発生する?
  現状では発生していません!
4.北海道モデル中継
  北海道でも灯油ストーブ実験
5.人工知能検査アプリ「ベルソナ」
  検査歴21年、サーバーに眠る1億枚の写真を解析
  撮影と同時に、問題点を羅列!
6.Air断Sクラス認定工務店発表
  Air断を知り尽くした工務店に対して、盾を贈呈
7.グランプリ発表
  匠の盾
  銀の盾
  金の盾


お時間がある人は、是非ご覧ください。

【URL】https://youtu.be/cj64saTqzSY
下のQRコードから直接アクセスできます。
住宅検査 ホームリサーチ
YouTube live配信動画!

暖かい空気は下降しない



@
Q「うちは、冬季屋根裏で暖まった熱を床下に送り込んで蓄熱し、夜間その熱を活用します。Air断はそういった考えは無いんですか?」
A「屋根裏には熱はありませんし、あっても床下に下がりません。下がった時には熱も下がっていると思います」

A
Q「Air断は蓄熱してないんですか?うちは家の気密を高めて、蓄熱するんです」
A「熱を蓄える事は、物理的に出来ないと思います」

まず、Q@冬季屋根裏温度から説明します。
天気の良い冬季の屋根裏温度は、瞬間的に20℃前後まで上昇しますが、日中平均すると10℃前後しかありません。

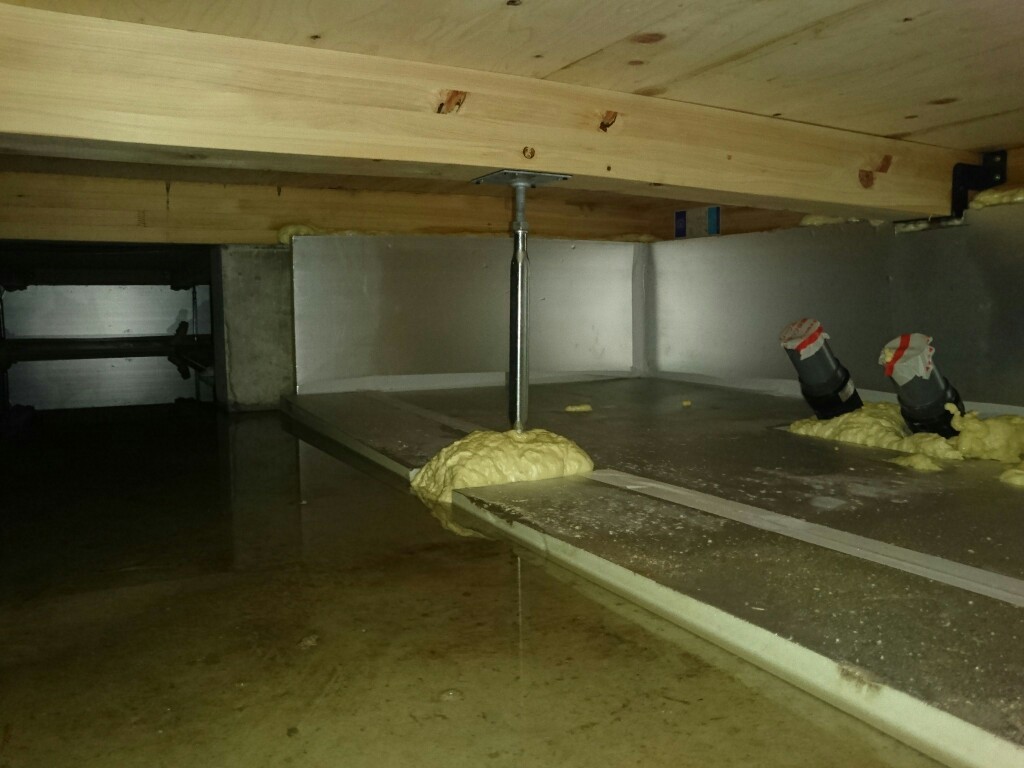

「屋根裏の暖かい空気を床下に送り込んで、基礎コンクリートに蓄熱」
とありますが、そもそも、日中平均の屋根裏温度は10℃前後しかないので、”暖かい空気”とは言えないと思います。
さらに、暖かい空気は上昇こそしますが、下降はしません。

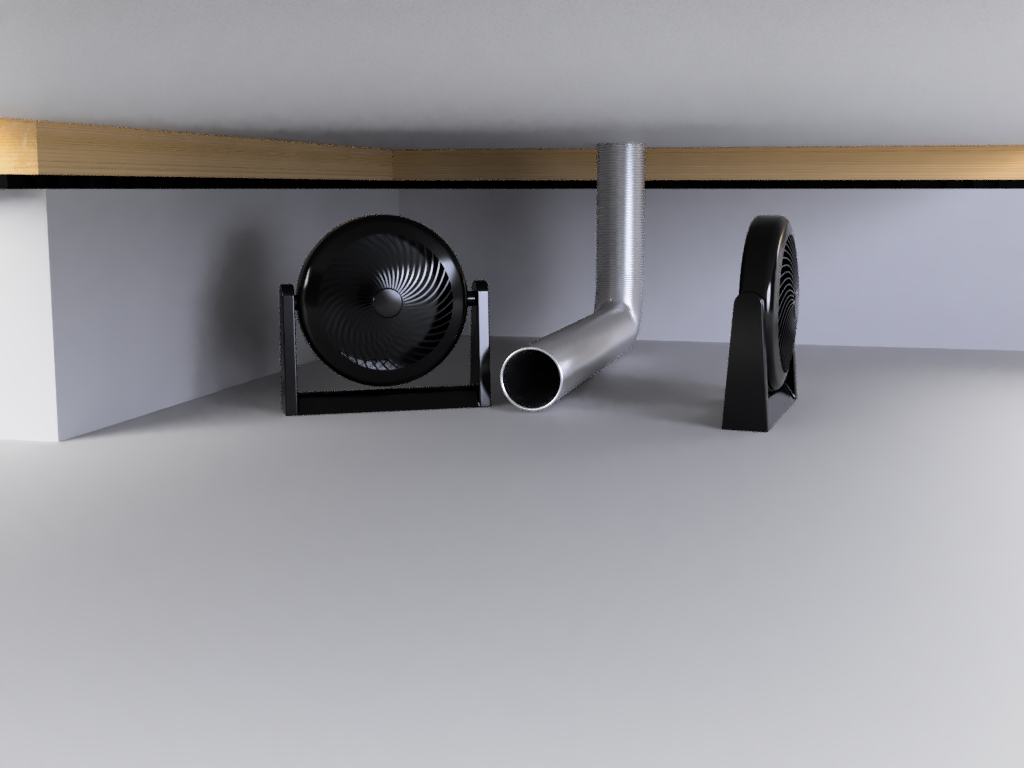

ダクトファンなどで、強制的に床下に送り込んでも、床下に到達する頃には温度を失っていると思います。

仮に、屋根裏温度が最も上昇する正午、20℃前後の空気を、強制的に床下に送り込めたとしても!
気体である20℃前後の空気が、個体の床下コンクリートを暖めるには、相当の時間が必要になります。
また、仮にコンクリートを暖めることが出来たとしても、温まったコンクリートは、その下の地盤に熱を伝えます。

「熱は冷たい方に流れる」

この原理により、床下コンクリートを暖めたとしても、その下の地盤面の方が冷たいので、そちらに熱は流れます。
「昼間蓄熱し、夜間その熱を活用する」
これは、物理的にあり得ないと想定します。

QAに関して
「うちは気密性を高める事で、暖房熱を家に蓄熱して、エコな暖房を行なってます。」

「蓄熱」とは、熱を蓄える事だと思います。そして蓄えるとは、「お金を蓄える、資産を蓄える」ような、後で取り出す事が可能な状態を「蓄える」と言います。
この様な状態で熱を蓄える事は、基本的に不可能です。
熱は”蓄える”事が出来ず、勝手に”冷たい方に移動する”ものだからです。


つまり、「気密性を高めて家が熱を蓄える」としても、その熱は、勝手に冷たい方に移動します。
暖房で蓄えた熱は、夜間勝手に冷たい外部に逃げ出している。
決して、暖かい室内に入り込む事はありません。
熱は、自分より暖かい方には決して流れる事は無いのですから!

Air断は、建物を取り囲む通気層でエアーカーテンを形成し、熱の移動を極力抑え込みます。
熱気、冷気を、空気の流れで押し返すからこそ、-18℃、極寒の北海道でも、エアコン暖房だけで家中暖かい環境を作り出します。

弊社の見解が参考になれば幸いです。

Air断報告会 第10回工務店グランプリ YouTubeライブ配信のお知らせ

Air断報告会並びに第10回工務店グランプリが、YouTube ライブ配信にて開催されます!
本年も、コロナウイルスの影響により、会場にお集まり頂くことは不可能と判断し、YouTubeライブ配信にて入賞ビルダー様を発表させて頂くこととなりました。
尚、昨年同様、順位制ではなく基準点を設けたグループ制での表彰となります。
他にもAir断の最新情報やAir断工務店へのインタビューなどお届けする予定です。
詳細は下記をご参照頂き、ぜひともご覧頂けますようお願い申し上げます。

日時  : 2021年12月2日(木)14:00〜
方法  : YouTube ライブ配信
      【URL】https://youtu.be/cj64saTqzSY
      下のQRコードから直接アクセスできます。
住宅検査 ホームリサーチ
Air断報告会 第10回工務店グランプリ YouTubeライブ配信のお知らせ

「無断熱材の家は、どうやって作ってる?」

お電話をいただきました。

「無断熱材の家は、どうやって作ってる?」

静岡県の工務店社長からの電話でした。

「普通の在来工法住宅の作り方と同じです、ただ、断熱材が無いだけです」

「外壁から、何を使っているか、順番に言ってみろ!」

「ですから、普通の家と同じです、ただ断熱材が無いだけですけど・・・」

「断熱材が無いのは違法だぞ!!」

「いえ、断熱材が無くても違法ではありません。現に確認申請も下りてますから・・・」

「確認申請は、ちゃんと見てないだろ、知らないのか?断熱材が無いのは違法なんだ」

「いえ、違法ではありません、神奈川で80年続く老舗工務店のトータルハウジング、久野社長が腕によりをかけて作ってくれた力作です、違法なわけないです、何なら久野社長に詳しく説明してもらいましょうか?」

「そもそも、通気層に空気を入れたら、結露するんだ、知らないのか?」

「いいえ、結露しません、してません、確認しています。」

「どうやって確認したんだ!」

「ファイバースコープで何度も確認してます。」

「フフフ・・・ファイバースコープなんかで分かるわけないだろ、目に見えないようなカビが生えてくるんだぞ!」

「目に見えないようなカビなら、別に問題ないんじゃなないでしょうか?」

「ダメに決まってるだろ、それが広がるんだ、知らないのか?」

「広がったら目に見えるじゃないですか!今のところ目に見えるようなカビも、広がりも、全くありませんが!」

「第一、冬は結露でビタビタになるぞ、5.6年すると、とんでもない家になるぞ」

「すでに、愛知モデルは7年経過してます、先月ファイバースコープで確認しましたが、前年と全く同じで綺麗な状態でしたよ。」

「だから、ファイバースコープじゃわからねぇって言ってんの、隅々まで見えねーだろ」

「いえ、ちゃんと見えますよ」

「だいいち、断熱材の実験は、どうやって実験したんだ?」

「300ミリ角のボックスに断熱材を入れて・・・」

「そんな実験じゃダメだろ、そんな実験で『性能が変わらねぇ』って言ってんのか?ちゃんと家で実験しろよ」

「実際の家でもデータを取ってますよ、愛知県には、断熱材実験棟、外断熱実験棟、愛知モデルハウス、鉄筋コンクリート、北海道モデル、そして東京モデル、さらに、加盟工務店が建てたモデルなどでデータを取ってます。全く変わりませんよ。」

「北海道?・・・断熱何を使ってるんだ?」

「グラスウール100ミリです、基礎断熱やってません、エアコンだけで暖房してますが、家じゅう24℃で快適ですよ」

「北海道でも、真冬通気層に空気を出してるのか?」

「当然通気層に空気を送り込んでます、」

「そんな事したら、凍結して壁が壊れるぞ、そんな事もしらないのか?」

「いえ、結露しないので、凍結しないんです。-18℃まで下がった時も、結露もしてませんし、凍結もしてません。」

「どうやって確認したんだ?」

「ファイバースコープで・・・」

「だから、ファイバースコープは見えねぇって言ってんの!」

「見えますよ、見えなきゃ意味がないと思うんですが・・・」

「だいたい、この辺でもエアコン暖房じゃダメなのに、北海道でエアコン暖房って、嘘もほどほどにしろっ」

「嘘じゃありません、本当にエアコン暖房だけで温かいんです」

「お前が体感したのか?」

「いえ、私は体感してません」

「なら、わからねーだろ!嘘つくんじゃねぇ・・・」

「嘘はついてません・・・・」

「うるせぇ、2度と電話してくるなっ・・・」

「電話してません、そちらから電話がかかって来たんですよ・・・」

「プチッ・・・・・」


住所と名前は分かってます。
電話はしませんが、資料を郵送して、直接説明に伺うべきか検討しています。

私たちが正しいとは限りません、ただ、今までの考え方とは違う断熱方法なので、信じられないのも理解できます。
同じテーブルで話し合えば、より理解が深まるのでは?と思っている次第で・・・。

底冷えのメカニズムを解説



C値0.1を達成した超高気密住宅で底冷え。

こだわりぬいた超高気密住宅、計測した値は、C値は0.1。
業界関係者も驚くC値をたたき出したものの、廊下で、脱衣場で、あちこちで底冷えが発生。

「心から落胆しました・・・」と語る工務店社長。

C値0.1、業界最高水準の超高気密住宅で、なぜ底冷えが発生するのか?
その発生メカニズム、そして、Air断が底冷えを回避する仕組みを解説します。

底冷えの主な原因は、コールドドラフト現象と呼ばれる冷気による下降気流だと言われています。
どれだけ気密性能がアップしても、底冷え、つまりコールドドラフト現象を回避することは出来ません。気密性能と底冷えは無関係だからです。

まず、底冷え、コールドドラフト現象のメカニズムを解説します。

冬は、サッシやガラスが冷たい外気に接触して冷やされます。
冷えたサッシやガラスに室内の空気が接触。
接触した空気は、すぐに冷たく冷やされ、下降気流となって下へ下がり、床一面に広がります。

この床一面に広がる冷たい空気が、”底冷えであり、コールドドラフトと呼ばれる現象です。

サッシやガラスで発生したコールドドラフト現象は、サッシやガラス一面を冷たい気流が覆って、暖気を寄せ付けません。暖かい空気と冷たい空気は混ざりにくい事が理由です。

サッシやガラスは冷気で覆われ、室内の暖気が接触出来ません。
暖気が接触しないので、サッシやガラスは外気同等まで温度が下がります。
この冷えたサッシやガラスに、室内の水蒸気が接触。一気に冷やされ水へと変化。
これが結露です。

さらに、床に広がった冷気は、床を冷やし、底冷えを発生させます。
そして、床一面に広がった底冷えの空気層は、暖気と混ざり合う事なく、逆に暖気を跳ね返します。これも暖かい空気と冷たい空気が、混ざりにくい事が理由です。
エアコンでどれだけ暖めても、底冷えの層は、暖気を跳ね返し、床面に到達できません。
暖かい空気と、冷たい空気、2層に分かれて鎮座し、冷たい空気は床面を徹底的に冷やします。
これが底冷えの主なメカニズムと考えられています。
だからこそ、床下の断熱材をどれだけ高価なものに変えても、基礎断熱をどれだけ行っても、どれだけ気密性能を高めても、底冷えの解消には繋がらないわけです。底冷えは、床下からではなく、サッシやガラスそして、壁から発生しているわけですから・・・。

そこで考えられたのがAir断です。

Air断は、このコールドドラフト現象で発生する下降気流を、壁に取り付けた換気扇で通気層へと吸い出します。
直接吸い出す事で、床を覆ったり、サッシやガラスを覆う下降気流が無くなります。
すると、室内の暖気が床やサッシ、そしてガラスに接触。
サッシやガラスを直接温めるので、温度が上昇し、結露が発生しにくくなります。
さらに、床に溜まる冷たい空気層が無くなるので、エアコンの暖気が直接床に届きます。床に届いた暖気は、床を暖めるので、底冷えの解消に繋がります。
「Air断」が暖かい!と言われるのは、このコールドドラフト現象の発生を抑えるからだと考えられています。

外気温1℃まで下がった状態で、窓際に置いた温度計を動画撮影しました。
温度が下がりやすい窓際でも、22℃を保つAir断住宅。
マイナス18℃まで下がる北海道でも、エアコンだけで室内24℃をキープし、底冷えは一切ありません。さらに、室内で鍋を楽しんでも、数人で同じ部屋に寝ても、一度も窓が結露した事がありません。

必ずしも、この解説が正しいとは言い切れませんが、愛知、北海道、東京モデルハウスのデータを見る限り、高い確率で正しいと考えています。
今後も各モデルのデータを解析して、ご報告させていただきます。
